¡¡OFERTA!! Motor cableado 45mm 50Nm/90Kg

¡¡OFERTA!! Motor cableado 45mm 50Nm/90Kg

Disponible
SKU
ES45-50
Valoración:
100 % of 100
Precio especial 49,00 € Precio habitual 74,55 €
Compreahora y paguedespués con
¿Suenabien? Simplemente seleccione Klarna al finalizar la compra.
Motores para persianas adecuados para persianas de PVC, persianas de aluminio o toldo con eje de 60mm. Son capaces de levantar hasta 90Kg. Son compatibles con todos los dispositivos y automatismos... Read More



APLICACIONES:

Persianas de hasta 90Kg  Toldos: Medida L (Grandes) Cortinas enrollables: No recomendado



En las operaciones de montaje, tenga especial cuidado en no agujerear la carcasa del motor, especialmente al fijar con tornillos el adaptador del motor al eje.

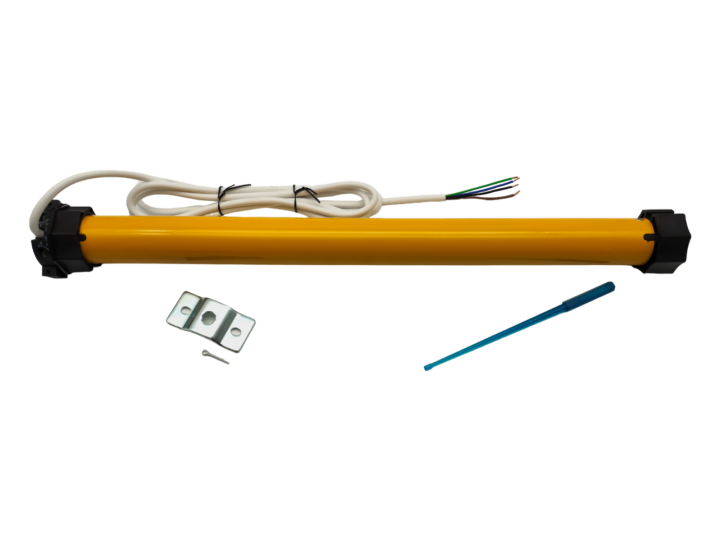

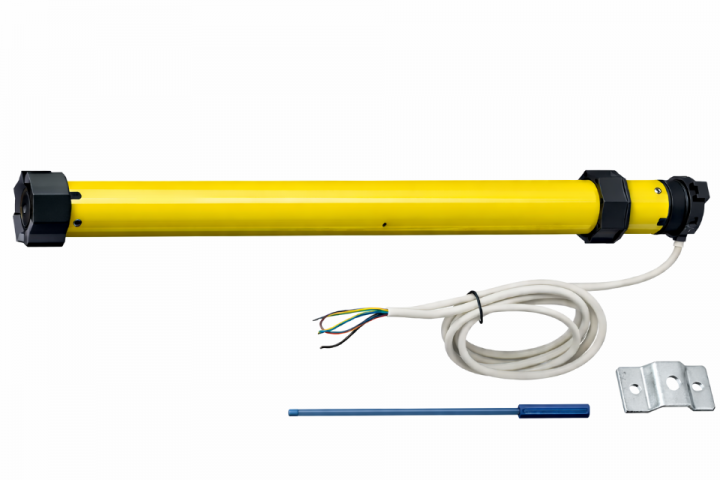

 Contenido del producto:

   - Motor tubular para persiana de par motor 50 Nm, diámetro Ø45 mm, controlado vía cable.
   - Adaptador y corona para eje Ø60 mm octogonal.
   - Soporte en V de fijación del motor con pasador.

Tiene a disposición nuestro calculador de motor para su persiana y toldo, ademas de los manuales en formato digital y papel, para su correcta instalación.

Nuestros motores de 50Nm mm aguantan un peso de hasta 90Kg y son adecuados para:

   - Pantallas de proyección
   - Persianas de PVC o Aluminio
   - Persianas domésticas pequeñas con eje de  Ø60 mm

Dentro de la familia de motores tubulares 45 mm 50Nm encontrará:

   - Motores cableados Estándar.
   - Motores RF Estándar.
   - Motores RF Premium

Fuerza Motores tubulares 45 mm:

   - Para 20 Nm - 35 Kg
   - Para 30 Nm - 53 Kg
   - Para 50 Nm - 90 Kg

Alargue la vida y mejore las prestaciones y rendimiento de su motor con la contera rodamiento. Existen dos tipos:

   - Contera rodamiento macho.
   - Contera rodamiento hembra.

Escoja la que mas se adecue a sus necesidades.

Motor persiana tubular cableado.

Un motor tubular es aquel motor con forma de tubo circular que se introduce dentro de un eje. Los adaptadores que tiene el motor tubular suelen tener forma circular u octogonal y se adaptan al eje para poder transmitir la fuerza necesaria,

Nuestros motores tubulares cableados incorporan 4 hilos:

   - Negro/Marrón: Subida del motor.
   - Marrón/Negro: Bajada del motor.
   - Azul: Neutro.
   - Amarillo/Verde: Toma de tierra.

Los motores tubulares cableados funcionan mediante un pulsador de pared, instalado para la misma, diferenciando así la subida y la bajada del motor.

Modelo Ø motor Par motor Velocidad Potencia Intensidad Longitud
(mm) (Nm) (rpm) (W) (mA) (mm)
ES45/20 45 20 15 145 640 511
ES45/30 45 30 15 191 830 581
ES45/40 45 40 15 198 860 581
ES45/50 45 50 12 205 890 581
Voltaje (V) 230
Frecuencia (Hz) 50
Grado de protección (IP) IP44
Número de vueltas máximas Motores Ø35
Motores Ø92
30
Motores Ø45
Motores Ø59
22
Tiempo de funcionamiento contínuo (Minutos) 4
Sistemas de control compatibles   Cableados
Final de carrera   Mecánico
Garantía (meses) 24

Si su cajón de persiana es tipo Monobloc o compacto, puede encontrarse que no puede posicionar el soporte, puesto que el mismo cajón incluye un tetón de soporte para el eje. En vez de cortarlo, puede usar nuestro soporte tipo hembra para adaptar fácilmente su instalación, en vez de un soporte tradicional.

¿No encuentra su adaptador?

En nuestra web disponemos de un amplio catálogo de adaptadores. Consúltenos su caso y le proporcionaremos una solución. Le aconsejamos enviar una fotografía por correo electrónico para poder ofrecerle la mejor solución.

Los motores tubulares para persianas, toldos y cortinas enrollables necesitan una corona y un adaptador para poder encajar el motor al eje y transmitirle el movimiento. Las persianas suelen utilizar un eje octogonal mientras que los toldos y las cortinas enrollables utilizan ejes circulares.

 Protección térmica.

Todos los motores tubulares incluyen una protección térmica. Los motores han sido diseñados para trabajar con la intensidad de uso normal de una persiana, que no suele ser intensiva. Ante un uso contínuo, los motores podrían sobrecalentarse, por lo que la protección térmica para el motor para protejerlo. Simplemente espere unos minutos a que se enfríe en motor, y podrá volver a usarlo sin problemas. No toque la superfície del motor con las manos cuando está caliente, podría quemarse.

Los motores tubulares M&B han pasado los certificados de calidad RoHS, CE, TÜV GS, DVE y CCC. M&B le ofrece garantía directa de fábrica de 5 años en gama PREMIUM, y 2 años en gama Estándar y motores de puerta. Ver condiciones de garantía.

RoHSCEGSDVECCC

Ficha técnica:

Características técnicas del producto:

  • Par motor: 50 Nm
  • Motor: ES45/50
  • Ø Diámetro del motor: 45 mm
  • Ø Diámetro de eje recomendado: 60 mm (siempre mayor que Ø motor)
  • Persianas indicadas: PVC/Aluminio, aproximadamente hasta 90 kg, 10 m²
  • Toldos indicados: ✓ grandes (medida L)
  • Cortinas enrollables recomendadas: ✗ no recomendado
  • Sistemas de control compatibles: Cableado (radio si añade receptor)
  • Regulación de final de carrera: Mecánico

Características del producto:

  • Manual: Incluído
  • Soporte motor: Incluído, soporte en V con pasador de fijación
  • Corona y adaptador: Incluídos, para eje Ø60mm octogonal
  • Sistema de regulación de final de carrera: Incluído
  • Sistemas de control incluídos: No incluídos
  • Receptores incluídos: No incluídos
  • Automatismos incluídos: No incluídos

Tablas de motores tubulares:

Motores Cableados Estándard (ES)

Modelo Ø motor Par motor Velocidad Potencia Intensidad Longitud
(mm) (Nm) (rpm) (W) (mA) (mm)
ES35/10 35 10 17 121 530 497
ES35/13 35 13 14 121 530 497
ES45/20 45 20 15 145 640 511
ES45/30 45 30 15 191 830 581
ES45/40 45 40 15 198 860 581
ES45/50 45 50 12 205 890 581
ES59/60 59 60 15 310 1350 676
ES59/100 59 100 9 340 1520 676
ES59/120 59 120 9 350 1560 676
ES92/300 92 300 9 661 2960 666
Voltaje (V) 230
Frecuencia (Hz) 50
Grado de protección (IP) IP44
Número de vueltas máximas Motores Ø35
Motores Ø92
30
Motores Ø45
Motores Ø59
22
Tiempo de funcionamiento contínuo (Minutos) 4
Sistemas de control compatibles   Cableados
Final de carrera   Mecánico
Garantía (meses) 36



Motores Radio frecuencia Estándar (EY)

Modelo Ø motor Par motor Velocidad Potencia Intensidad Longitud
(mm) (Nm) (rpm) (W) (mA) (mm)
EY35/10 35 10 17 121 530 617
EY35/13 35 13 14 121 530 617
EY45/20 45 20 15 145 640 651
EY45/30 45 30 15 191 830 651
EY45/40 45 40 15 198 860 651
EY45/50 45 50 12 205 890 651
Voltaje (V) 230
Frecuencia (Hz) 50
Grado de protección   IP44
Número de vueltas máximas Motores Ø35 30
Motores Ø45 22
Tiempo de funcionamiento contínuo (Minutos) 4
Sistemas de control compatibles   Radio frecuencia Estándar
Final de carrera   Mecánico
Garantía (meses) 36



Motores Radio frecuencia PREMIUM (PY)

Modelo Ø motor Par motor Velocidad Potencia Intensidad Longitud
(mm) (Nm) (rpm) (W) (A) (mm)
PY35/10 35 10 14 115 0,485 600
PY45/20 45 20 15 135 0,588 630
PY45/30 45 30 15 190 0,83 695
PY45/40 45 40 12 200 0,89 695
PY45/50 45 50 12 250 1,089 715
Voltaje (V) 230
Frecuencia (Hz) 50
Grado de protección   IP44
Número de vueltas (Mínimas) 0
(Máximas) 200
Tiempo de funcionamiento contínuo (Minutos)
Sistemas de control compatibles   Radio frecuencia PREMIUM
Final de carrera   Mecánico
Garantía (meses) 60



Motores Electrónicos PREMIUM (PE)

Modelo Ø motor Par motor Velocidad Potencia Intensidad Longitud
(mm) (Nm) (rpm) (W) (A) (mm)
PE35/10 35 10 14 115 0,485 509
PE45/20 45 20 15 135 0,588 536
PE45/30 45 30 15 190 0,83 560
PE45/40 45 40 12 200 0,89 583
PE45/50 45 50 12 250 1,089 590
Voltaje (V) 230
Frecuencia (Hz) 50
Grado de protección   IP44
Número de vueltas (Mínimas) 0
(Máximas) (sin máximo)
Tiempo de funcionamiento contínuo (Minutos)
Sistemas de control compatibles   Radio frecuencia PREMIUM
Final de carrera   ELECTRÓNICO
Garantía (meses) 60



Tablas de ejes y adaptadores:

Su motor será instalado dentro de un eje, y por ello siempre necesita un eje más grande que el diámetro exterior de su motor. Las coronas y adaptadores permiten fijar y adaptar el motor a su eje.

Ejes

Los diámetros siempre són medidos por el exterior del eje. En ejes octogonales, se mide el diámetro inferior (entre las superfícies rectas).

Los ejes octogonales son para persianas, mientras los ejes circulares son usados para toldos y cortinas enrollables.

Ø nominal Forma Ø real aproximado Ø motor habitual
40 Octogonal 40 35
Circular 36~43 35
60 Octogonal 60 45
Circular 60 45
70 Octogonal 70 45 o 59
Circular 70 45 o 59
78 Circular 78~80 45 o 59
100 Circular 100 92



Coronas y Adaptadores

Los códigos subrayados estan incluídos por defecto con el motor que nos compre.

Diámetros Ø Códigos de [Corona + Adaptador]
Ø Motor Ø Eje Para eje octogonal Para eje circular
35 40 35/oct40 35/cir40
45 60 45/oct60 45/cir60
70 45/oct70 45/cir70
78   45/cir78
59 70 59/oct70 59/cir70
78   59/cir78
92 100   92/cir100



Tablas de motores para persianas:

Su motor debe tener una potencia igual o superior a la necesaria para su persiana. Una potencia inferior no sería capaz de mover la persiana.

El peso y dimensiones indicados de persiana son aproximados. Para una mayor precisión, use nuestro calculador de la web o consúltenos. Las persianas pequeñas siempre suelen usar ejes octogonales. Fíjese en el adaptador por defecto que incluye su motor, y si necesita otro.

Dimensión del motor

A continuación se encuentra el peso i dimensiones indicados de persiana para cada motor, según su par motor y diámetro Ø.

Ø Diámetro
(mm)
Par motor
(Nm)
Peso aproximado de
persiana (kg)
Dimensiones aproximadas
de persiana (m²)
35 10 25 3
13 31 3
45 20 35 4
30 53 6
40 73 8
50 90 10
59 60 81 10
100 150 17
120 188 21
92 300 341 38



Tablas de motores para toldos:

Los toldos con brazos de pueden motorizar con nuestros motores tubulares. Este tipo de toldo conta de un eje con o sin cajón, dos o cuatro brazos artículados que se estiran con el toldo, y una barra al final del toldo donde llegan los brazos artículados.

Los toldos siempre suelen usar ejes circulares. Por ello necesitará un adaptador circular para su motor.

Medidas del toldo

Para simplificar su lectura, hemos simplificado las dimensiones del toldo en 4 medidas, usando los mismos nombres que las tallas de ropa (de pequeño a grande: S, M, L, XL).

Nº de
brazos
Línea de toldo
máxima (ancho)
Ø Diámetro
del eje
Salida de toldo máxima (largo)
1.5 m 2 m 2.5 m 3 m 3.5 m 4 m
2 6 m 60 mm S S S S S M
70 ~ 80 mm S S S M M L
85 mm S M M M L XL
4 12 m 60 mm S M M L XL XL
70 ~ 80 mm S M L XL XL XL
85 mm L XL XL XL XL XL

Equivalencias de toldo con motor

Según la medida de su motor, le corresponde un motor u otro según su par motor:

Medida del motor Denominación de la medida Motor recomendado
Pequeño S Motor tubular de 30 Nm (Ø 45 mm)
Mediano M Motor tubular de 40 Nm (Ø 45 mm)
Grande L Motor tubular de 50 Nm (Ø 45 mm)
Muy grande XL Motor tubular de 100 Nm (Ø 59 mm)



Tablas de motores para cortina enrollable:

Las cortinas enrollables tipo estore son una tela enrollada alrededor de un eje, normalmente siempre circular, que asciende y desciende de forma muy parecida a una persiana.

Este tipo de cortina es muy fácil de motorizar con nuestros motores. Excepto en cortinas muy grandes, normalmente se usa el motor tubular de 10 Nm o 13 Nm de diámetro Ø35, debido a que son cortinas muy poco pesadas.

Le recomendamos siempre consultar su caso para conocer el motor adecuado para usted.

Puede solicitar más información del producto en el formulario, o dejarnos un comentario si así lo desea.
